Hoe Werkt Een Metaaldetector?

Hoe werkt een detector

De zoekspoel of zoekschijf heeft twee ringen met functie signaal sturen en signaal opvangen. De ene ring zendt een signaal de grond in. Het signaal botst dan op een object. De tweede ring vangt het signaal dat terugkeert weer op. Als dit gebeurt volgt de alom bekende ‘piep’.

Via de bedrading dat om de onder- en bovensteel gedraaid zit loopt dit signaal naar het functiehuis met display. Op het display worden dan waardes (getallen) getoond bij de diverse rubrieken zoals discriminatie, grondbalans of diepte.

Aan dit alles kan een (ervaren) metaalzoeker aflezen of hij iets aan metaal onder zijn zoekschijf heeft liggen. Daarnaast leest hij ook af hoe diep een object ligt of welk type metaal het eventueel betreft.

Een metaaldetector creëert een elektromagnetisch veld. Dit veld zal ongeveer zo’n 1 ½ meter diep de grond ingaan. De zoekspoel bestaat uit een signaalzendende ring en een signaalontvangende ring.

• De zendende ring creëert het elektromagnetische veld waarna de ontvangende ring meet of er een verandering plaatsvindt in het veld.
• Als er een verandering heeft plaatsgevonden zal de detector dit laten horen door een bepaalde toon (de piep) te geven, en op de display bepaalde waardes aangeven.
• Metalen in de bodem die we willen tegenkomen.
• Mineralen in de bodem die zorgen voor storingen in ons signaal.
• Electro magnetische interferentie, oftewel ruis.

Op het zeestrand heb je bijvoorbeeld meer mineralen dan op het binnenland en zal de detector hierop reageren.

EMI is er in twee vormen. Zowel ontstaan op natuurlijke/spontane wijze, of veroorzaakt door mensen.

Identificatie kunt u aflezen op het display

Door de verstoring in het elektromagnetisch veld zal de detector ons een waarschuwing geven door een toon af te geven waarna er waardes af te lezen zijn op het display. Bij de functie ‘identificatie’ gaat het om een zogenoemde geleidingswaarde. (eng: conductivity) Een voorwerp heeft twee kenmerken die de geleidingswaarde bepalen.

De metaalsoort

Laag geleidende metaalsoorten zijn ijzervoorwerpen, ook van blik en staal.

De metaalgrootte

Een groter stuk metaal geleid uiteraard meer en beter dan een kleiner stuk van hetzelfde metaal.

De geleidingswaarde vertelt u tijdens het zoeken misschien nog wel het meeste. Het vertelt u namelijk of u te maken heeft met laag- midden- en hoog geleidende metalen. Hiermee kunt u inschatten om welke metaalsoort het zou kunnen gaan.

• Laag geleidende metaalsoorten zijn ijzervoorwerpen, ook van blik en staal.
• Midden geleidende metaalsoorten zijn aluminium-, bronzen-, gouden-, loden-, nikkel- en zinken voorwerpen.
• Hoog geleidende metaalsoorten zijn koperen en zilveren voorwerpen.

De metaalgrootte bepaalt verder een rol bij de geleidingswaarde. Een groter stuk metaal geleid uiteraard meer en beter dan een kleiner stuk van hetzelfde metaal. Hierdoor zal de toon die je dan hoort op de meeste detectors een meer heldere toon geven dan bij een kleiner object. Ook zal vaak de waarde indicatie op het display nauwkeuriger op een bepaald getal uitslaan.

Ook het geluid van de detector zegt iets over een object. Een ervaren zoeker hoort aan de ‘intentie’ van zijn piep of het om een massief stuk gaat. Zo kan een ervaren zoeker soms horen dat het om een muntje gaat, of meerdere vlak bij elkaar. Een krakerige lage toon zegt vaak op bepaalde detectoren dat het om schroot gaat. Maar soms bedriegt de schijn en graaf je op zo’n toon toch een gouden ring op.

Discriminatie kunt u instellen en aflezen op het display

Hier wordt met ‘discriminatie’ bedoeld welke voorwerpen je niet wilt vinden, en de detector dan ook geen signaal gaat geven. Het discrimineren van metaalsoorten betekent niets anders dan het uitschakelen, uitsluiten of negeren van metaalsoorten.

De mogelijkheid om bij bepaalde vondsten geen melding van de metaaldetector te krijgen, noemen we ‘discriminatie’ (uitschakelen, uitsluiting, negeren, etc.)

De nauwkeurigheid waarin een metaaldetector kan discrimineren kan variëren, bijvoorbeeld van links naar rechts blokjes uitzetten, per getal nauwkeurig discrimineren, intervallen uitzetten (bijvoorbeeld alleen het 3e blokje of getallen 34-37 uitzetten, we noemen dit ‘notch’-discriminatie).

• Alle metalen die een getal zouden aangeven van ongeveer 30 a 35 zijn gediscrimineerd.
• Het gaat hier dan om alle metalen van ijzer.
• Pas vanaf de midden geleidende metalen geeft de detector een signaal.
• Praktisch is het zeer gebruikelijk om van links naar rechts te discrimineren waarbij u de balans zoekt tussen het laten liggen van klein ijzer maar niet te veel/ver discrimineren waardoor u ook mooie objecten zou overslaan.

Het is een functie waar je voorzichtig mee moet omspringen daar je hierdoor eventuele vondsten misloopt die net binnen de discriminatie vallen. Het hoeft niet allemaal ‘troep’ te zijn wat in die categorie valt. Een muntje op zijn kant of een fibulaatje heeft misschien net te weinig geleidingswaarde om een hoger getal te creëren.

Hoewel het gebruikelijk is om bij het discrimineren geen geluid te laten horen, bieden sommige detectors de optie voor een ander geluid. Vaak gaat het dan om een lage ijzer audio toon. Soms is deze ook volume-instelbaar.

Motion en non-motion techniek bij uw detector

Er bestaan twee basistechnieken voor een metaaldetector. Zoals het Engelse woord motion zegt betekent dit ‘beweging’. De metaaldetectors van tegenwoordig hebben dan ook beweging nodig om goed te kunnen werken. U moet dus bewegen boven een voorwerp zodat de detector deze kan ‘lezen’. Hangt u stil boven dit object kan hij dit object niet goed zien.

Vroeger waren de detectors meer van het model non-motion. Deze techniek verbruikt helaas veel meer energie en is daarom vervangen.

1. Wel zit de non-motion techniek verborgen in een bepaalde functie van de detector.
2. Deze functie heet ‘pinpoint’.
3. Door de pinpoint button ingedrukt te houden wordt de toon luider naarmate u dichter boven het voorwerp hangt.
4. Gaat u dus voorbij het voorwerp sterft de toon weer af in hoogte.
5. Hierdoor kunt u dus zogenoemd ‘pinpointen’ waar u precies moet graven.

De twee belangrijkste zoekspoeltechnieken zijn ‘concentrische en double d’ techniek. De laatste wordt ook wel dubbel d, dd of widescan techniek genoemd.

Concentrische zoekspoelen zitten gelijkvormig in elkaar. De signaalzendende ring en de signaalontvangende ring zitten dan in elkaar in een elliptische of ronde vorm. De dd zoekspoelen zijn zo gevormd dat je kunt spreken van twee keer de letter d met de ruggen tegen elkaar.

• Op de lage en middenklasse detectoren zitten veelal de concentrische zoekspoelen die een mooie basisdiepte behalen van zo’n 25-30 cm.
• Voor grote objecten gaan ze tot zo’n 1.25 meter.
• Voor kleine objecten behalen dd zoekspoelen een zoekdiepte van zo’n 35-40 cm.
• Voor de groter objecten gaan ze tot zo’n 1.60 cm.

De frequenties die bepalen waar u zich op richt als zoeker

Bijna alle detectors die hobbymatig worden gebruikt behoren qua frequentie tot het vlf type. Dit staat voor very low frequency. Deze erg lage frequentie loopt dan ook van 3 khz tot 20 khz (frequentie meet je in khz oftewel kilohertz).

• Binnen dit bereik tussen 3 en 20 khz is het belangrijk te weten dat de lage frequenties zoals 3-5 khz wat dieper gaan voor grote en massieve voorwerpen.
• Een hogere frequentie van 12 tot 19 khz is nauwkeuriger voor kleinere voorwerpen die dieper liggen.
• Ook een muntje op zijn kant zal deze makkelijker herkennen.
• Bent u dus als metaalzoeker meer gericht op het vinden van oorlogshelmen of zwaarden, dan kiest deze zoeker voor een detector met een lage frequentie.
• Ligt de focus meer op het vinden van archeologische vondsten die kleiner zijn, dan kiest een zoeker een detector met een hogere frequentie.

Een metaaldetector heeft een gevoeligheidsinstelling. Vaak staat het Engelse sensitivity of sens vermeldt op de display. Als de detector last heeft van EMI (electro magnetische interferentie), oftewel ruis, dan kun je deze hiermee ‘wegdraaien’.

U verlaagt dan de gevoeligheid van uw metaaldetector als u last heeft van bijvoorbeeld hoogspanningsmasten, schrikdraad of spoorlijnen. Denk er wel aan dat u deze weer hoger mag zetten op moment dat u verder verwijderd raakt van deze stoorelementen.

Het klinkt zo banaal om je volume bij te stellen. Maar onder bepaalde omstandigheden is dit erg handig. Als er veel wind staat bijvoorbeeld en je hoort het geluid lastig(er), dan stel je het volume wat bij. Soms kun je ook hiermee gewoon de bedieningspiepjes bijstellen op moment dat je de displayknopjes bedient.

De grondbalans

De grondbalans regelt de verstoringen die optreden doordat er een teveel aan mineralen in de grond aanwezig zijn. Te denken aan zout op de zeestranden of extreme meststoffen die worden gebruikt op de akkers. Als u daar tegenaan loopt is het handig dit te kunnen negeren door ‘te grondbalansen’.

Zoals eerder behandeld, kan naast verstoring door metalen en EMI ook verstoring door mineralen in de grond optreden. Dit kan bij door ijzererts, extreme meststoffen maar ook door het zout dat u aan de kust (het zoute strand) vindt. Een instelbare grondbalans geeft de mogelijkheid de betreffende mineralen zo veel mogelijk te negeren.

Volautomatisch

De metaaldetector checkt de grond periodiek zelf op mineralen.

Semiautomatisch (pompen)

U drukt zelf de grondbalansknop in en maakt met de metaaldetector een pompende beweging op en neer naar de grond.

Handmatig

U stelt zelf de waarde van de grondbalans in. Meestal een vrij lage waarde voor zout, zo’n 25 a 27 op een schaal van 1 – 100.

Zoutstrand

De detector kiest zelf meteen de bijpassende lagere grondbalans voor zout.

Het semiautomatisch pompen is voor Nederlandse grond over het algemeen voldoende. Dit omdat de mineralisatie niet erg sterk schommelt op kleinere afstanden. Bij het volautomatisch wordt er een deel processorkracht verbruikt.

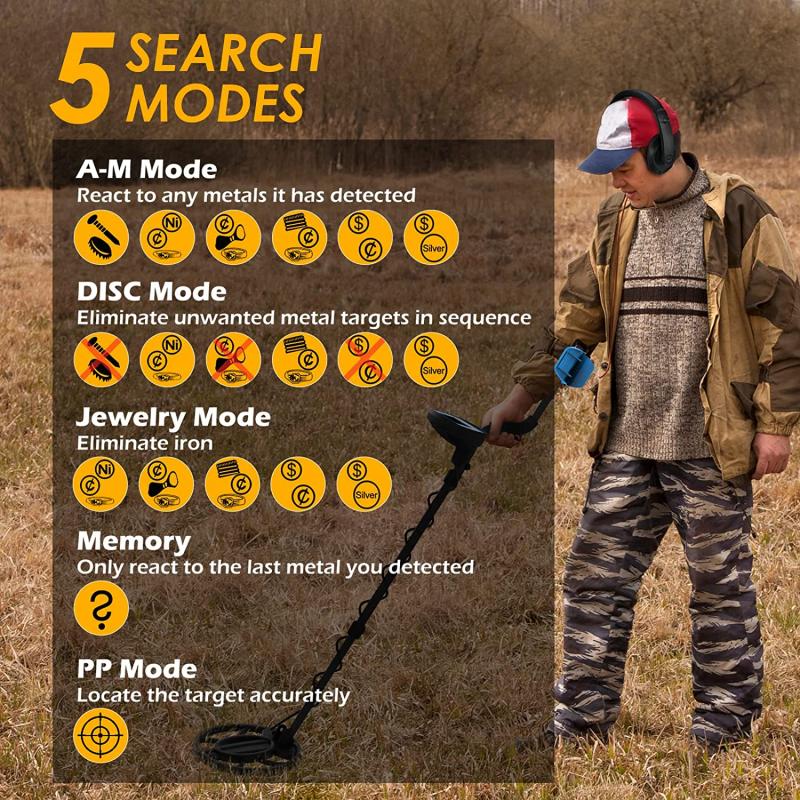

Hoewel discriminatie meestal in de richting van lage geleiding naar hoge geleiding wordt toegepast, bieden veel detectors ook een aantal standaard zoek-modussen waarbij al voor een specifiek discriminatiepatroon is gekozen. Bij uitgebreide detectors in het hoge prijssegment bevatten deze modussen meestal nog (veel) meer settings dan het discriminatiepatroon.

Het zwaaien van de zoekspoel

Een goede zwaaitechniek is zeker de moeite waard. Het levert u ongeveer zo’n 50 % meer vondsten op dan u die anders zou vinden. Ideaal is een zwaaitechniek waarbij de zoekspoel parallel aan de grond, van links naar rechts wordt gezwaaid in een rustige zwaaibeweging, zo dicht mogelijk op de grond. De zoekspoel hangt idealiter dan ook niet hoger dan zo’n 2 à 3 cm boven de grond.

• Om het lang te kunnen volhouden moet u proberen zo ontspannen mogelijk deze zwaaibeweging te maken vanuit de elleboog.
• De schouder hoort niet of nauwelijks mee te bewegen.
• Laat de bovenarm langs het lichaam hangen en zwaai naar links en rechts ongeveer een meter uit.
• Uw totale zoekbreedte komt dan op zo’n 2 meter uit.
• Als een metaaldetector een muntje bijv. tot 30cm diep zou kunnen waarnemen en u zwaait 15 cm boven de grond, verliest u dus de helft van de detectiediepte.

Als u systematisch een oppervlakte af wilt zoeken adviseren wij u om eerst verticale banen te lopen (op en neer) en later dezelfde oppervlakte nogmaals kruislings (haaks op de eerste banen) af te zoeken.

Met een metaaldetector mogen metalen vondsten in de bodem opgespoord worden. Er moet altijd gecontroleerd worden of de gemeente niet zelf een plaatselijk metaaldetectieverbod heeft ingesteld. In zulke gevallen mag daar niet met een metaaldetector gegraven worden.

Met een metaaldetector mag tot een diepte van maximaal 30 cm gezocht worden: onder geen voorwaarde mag de bodem dieper verstoord worden dan 30 cm onder het landoppervlak.

Overigens geldt los van de archeologische wet- en regelgeving dat u altijd aan de eigenaar van het terrein waarop u wilt gaan zoeken toestemming moet vragen.
